Rules di perangkat

Rules di perangkat menjalankan logika sederhana langsung di Sentinel, tanpa menunggu server dan tanpa jaringan: bila suhu t1 ≥ 30 °C selama 10 detik, nyalakan kipas o1, kirim event, dan tulis teks di LCD. Rules bersifat deklaratif (JSON yang divalidasi penuh), bukan skrip.

Mengirim rules

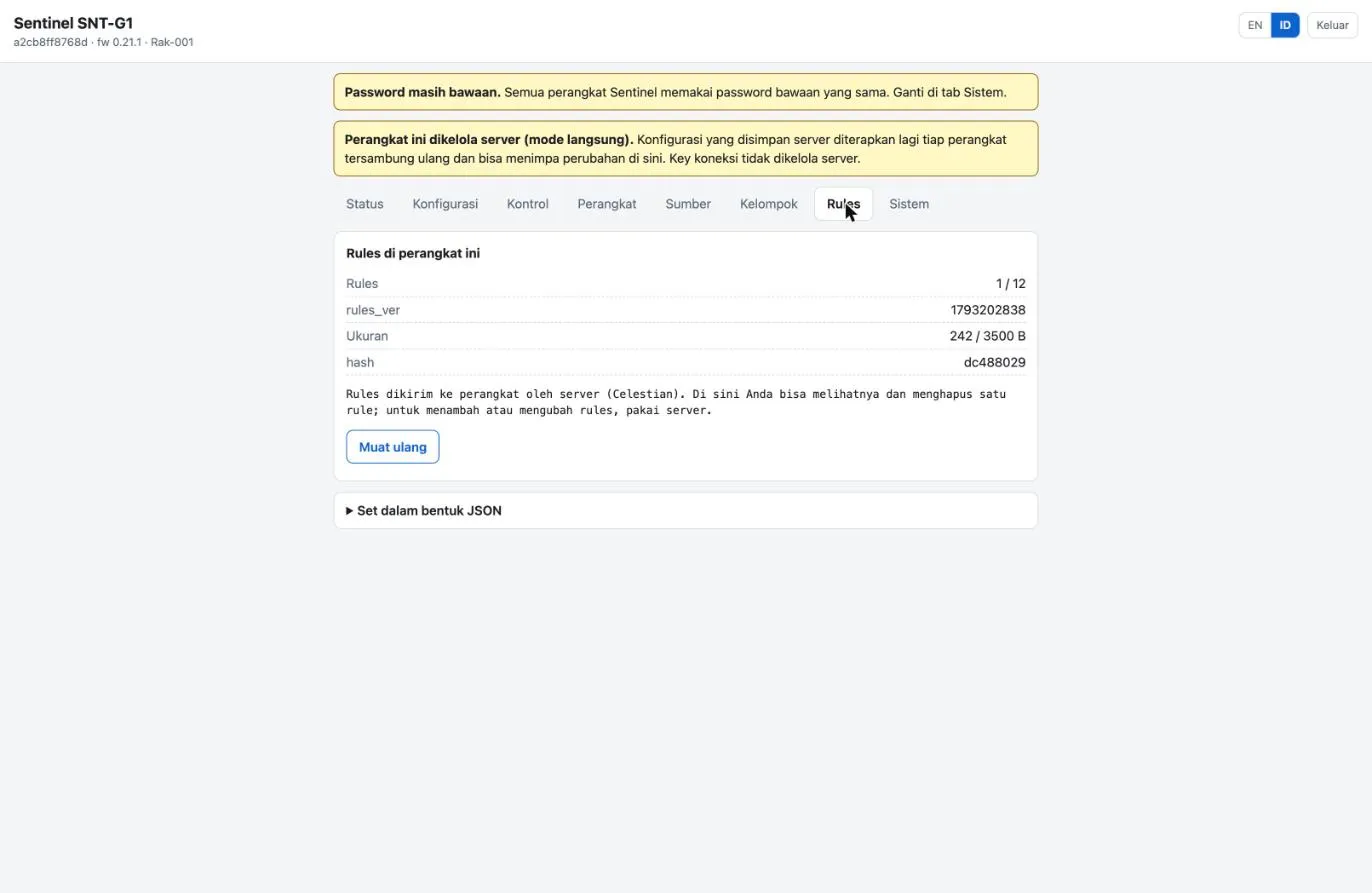

Tab Rules di antarmuka web: melihat dan menghapus rules; menambah atau mengubah lewat server.

Topik	m/<workspace>/c/<channel>/<mac>/rules (dari server) atau sentinel/<mac>/rules (LAN rak)
Payload	{"rules_ver": <bilangan bulat>, "rules": [ … ]}
Semantik	mengganti seluruh set. Rule yang tidak ada di pesan dihapus; "rules": [] menghapus semua
QoS / retain	1 / ya
Laporan	…/rules/reported (retained): rules_ver, count, hash, bytes, rejected, limits

Dari terminal:

python3 Tools/celestianctl.py rules <mac> --file Tools/rules-contoh.json
python3 Tools/celestianctl.py rules <mac> --clear
python3 Tools/celestianctl.py rules <mac> --get        # unduh set yang berlaku + bandingkan hash

Rule yang salah ditolak sendiri dengan alasan di rejected, rule lain tetap berjalan. Status di server: tersinkron bila rules_ver sama dan rejected kosong.

Bentuk rule

{
  "id": "kipas_rak",
  "en": true,
  "if": {"all": [
    {"src": "t1", "op": ">=", "v": 30, "hyst": 2},
    {"src": "d1", "op": "==", "v": false}
  ]},
  "for_s": 20,
  "cooldown_s": 60,
  "then": [
    {"do": "out", "o": "o1", "state": "follow"},
    {"do": "event", "val": "t1"},
    {"do": "lcd", "text": "KIPAS ON T1={t1}"}
  ],
  "else": [{"do": "event"}]
}

Field	Wajib	Arti
id	ya	huruf kecil, angka, _; diawali huruf; maks. 12; unik. Dipakai di metrik rule_<id>
en	tidak (true)	false = disimpan tetapi tidak dievaluasi
if	ya	tepat satu kunci: all (semua klausa benar) atau any (salah satu), berisi 1–4 klausa
for_s	tidak (0)	0 … 3600. Kondisi harus benar terus selama ini sebelum rule aktif
cooldown_s	tidak (0)	0 … 86400. Setelah rule tidak aktif, ia tidak boleh aktif lagi selama ini (mis. melindungi kompresor)
then	ya	aksi saat rule menjadi aktif
else	tidak	aksi saat rule menjadi tidak aktif

Klausa

{"src": <sumber>, "op": <operator>, "v": <nilai>, "hyst": <histeresis>}

Sumber src	Tipe	Catatan
t1…t4	angka °C	sudah termasuk tN_offset_c; tidak tersedia bila slot kosong/mati/sensor hilang
temp_ambient, humidity	angka	SHT41
voltage, current, power_draw	angka	PZEM-004T
d1…d4	boolean	aktif setelah polaritas dN_active
nama metrik sumber Modbus	angka atau boolean	mis. rak1_power; lihat di bawah
rule.<id>, o1…o4, alarm_level, f1…f4		sumber status (di bawah)

Sumber dirujuk dengan ID slot (t1, d1), bukan tN_name, karena nama bisa diganti.

Tipe sumber	Operator	v	hyst
angka	> >= < <= == !=	angka	0 … 1000; hanya untuk > >= < <=
boolean	== !=	true / false	tidak boleh ada

Histeresis: klausa > / >= menjadi benar saat nilai memenuhi dan kembali salah saat nilai < v − hyst; klausa < / <= kembali salah saat nilai > v + hyst. Untuk == pada angka, perbandingan float eksak jarang berguna; pakai rentang dengan dua klausa.

Evaluasi

Rule dievaluasi terus-menerus (suhu dan listrik diperbarui tiap 2 detik, input digital segera setelah debounce).

1. Tiap klausa dihitung (dengan histeresis). Klausa yang sumbernya tidak tersedia mempertahankan hasil sebelumnya (awalnya false).
2. all / any menghasilkan kondisi benar atau salah.
3. Kondisi benar memulai hitungan for_s; kondisi salah membatalkannya.
4. Hitungan selesai dan cooldown_s lewat: rule menjadi aktif, aksi then dijalankan.
5. Rule aktif lalu kondisi salah: rule menjadi tidak aktif segera (tanpa jeda), aksi else dijalankan, dan cooldown_s dimulai.

Aksi

Aksi	Bentuk	Perilaku
event	{"do":"event","val":"t1"}	menerbitkan event metrik boolean rule_<id>: true di then, false di else. Dengan val, ikut rule_<id>_value. Pola yang disarankan: event di then dan else, supaya server melihat mulai dan selesai
out	{"do":"out","o":"o1","state":true|false|"follow","s":30}	follow (hanya di then): HIDUP saat rule aktif, otomatis MATI saat tidak aktif. s (1…86400): MATI sendiri setelah sekian detik (pulsa, atau pengaman)
lcd	{"do":"lcd","text":"KIPAS ON T1={t1}"}	hanya di then; teks tampil di baris bawah Ringkasan selama rule aktif. Maks. 40 karakter; teks lebih dari 20 karakter digulir; placeholder {<sumber angka>} diganti nilai (satu desimal), maks. 2 per teks
flag	{"do":"flag","f":"f1","state":true}	menaikkan atau menurunkan flag (lihat di bawah)

Aturan output:

• Satu output hanya boleh dikuasai satu rule follow. Rule follow kedua untuk output yang sama ditolak. Untuk “kipas hidup bila t1 atau t2 tinggi”, pakai satu rule dengan any.
• Perintah manual (cmd output, serial out) tetap bekerja dan menang sampai transisi rule berikutnya pada output itu.
• Slot yang dimatikan (oN_en = false): aksi dilewati; PCF8574 tidak menjawab: aksi ditunda dan dicoba lagi selama rule masih di fase itu.
• Mode pemeliharaan hanya membisukan buzzer; rule tetap berjalan.

Telemetri membawa rule_<id> (status aktif, boolean) untuk setiap rule yang en: true, supaya server tahu keadaan walau event terlewat. Awalan rule_ dicadangkan; nama slot tidak boleh memakainya.

Ekspresi, sumber status, flag, dan jadwal

Fitur ini ada sejak firmware 0.16.0 dan dilaporkan di rules/reported.limits.features (expr, ref, flag, win).

Ekspresi. Klausa angka boleh memakai expr sebagai ganti src:

{"expr": "t1 - t2", "op": ">", "v": 5, "hyst": 1}

Operator + - * /, kurung, dan fungsi abs (1 argumen), min, max, avg (2 sampai 4 argumen). Batas: 48 karakter, 12 simpul, kedalaman kurung 4. Pembagian dengan nol menghasilkan “tidak tersedia”. Aksi event boleh memakai "val" berupa ekspresi.

Sumber status. rule.<id> (status aktif rule lain), o1…o4 (keadaan output sebenarnya), alarm_level (0, 1, 2), dan f1…f4. Rule yang bergantung pada rule lain, output, atau flag membentuk graf yang harus tanpa siklus; rule dalam siklus ditolak (siklus: a -> b -> a). Maks. 4 rule.<id> berbeda per rule.

Flag. f1…f4, boolean volatil (false saat boot dan saat set diganti), diubah dengan aksi flag. Telemetri membawa flag_f1…. Cocok untuk penahan: alarm yang tertahan sampai tombol reset ditekan.

Jadwal. Klausa jendela waktu:

{"win": {"from": "08:00", "to": "17:00", "days": "1-5"}}

Waktu lokal (memakai tz_offset_min, tanpa DST); from inklusif, to eksklusif; jendela boleh melewati tengah malam; days opsional, 1 = Senin … 7 = Minggu ("1-5", "1,3,5-7"). Bila jam belum sinkron, klausa mempertahankan hasil sebelumnya.

Pompa lalu katup

{"rules_ver": 9, "rules": [
  {"id": "pompa", "if": {"all": [{"src": "t1", "op": ">=", "v": 60, "hyst": 3}]},
   "then": [{"do": "out", "o": "o1", "state": "follow"}, {"do": "event"}], "else": [{"do": "event"}]},
  {"id": "katup", "if": {"all": [{"src": "rule.pompa", "op": "==", "v": true}]}, "for_s": 30,
   "then": [{"do": "out", "o": "o2", "state": "follow"}]}
]}

Alarm tertahan

{"rules_ver": 10, "rules": [
  {"id": "tahan", "if": {"all": [{"src": "t1", "op": ">=", "v": 80}]}, "then": [{"do": "flag", "f": "f1", "state": true}]},
  {"id": "reset", "if": {"all": [{"src": "d2", "op": "==", "v": true}]}, "then": [{"do": "flag", "f": "f1", "state": false}]},
  {"id": "sirene", "if": {"all": [{"src": "f1", "op": "==", "v": true}]},
   "then": [{"do": "out", "o": "o3", "state": "follow"}, {"do": "lcd", "text": "TAHAN T1={t1}"}]}
]}

Selisih, jam kerja

{"rules_ver": 11, "rules": [
  {"id": "selisih", "if": {"all": [
     {"expr": "abs(t1 - t2)", "op": ">", "v": 5, "hyst": 1},
     {"win": {"from": "08:00", "to": "17:00", "days": "1-5"}}]},
   "for_s": 60, "then": [{"do": "event", "val": "t1 - t2"}], "else": [{"do": "event"}]}
]}

Rules atas metrik Modbus

Klausa src boleh berupa nama metrik sumber Modbus (mis. rak1_power); jenis (angka atau boolean) ditentukan dari v. Rule yang merujuk metrik yang belum ada dimuat dalam keadaan dormant (tidak pernah aktif, bukan rejected) dan dilaporkan di rules/reported.dormant; ia dievaluasi begitu sumbernya muncul. Dengan demikian urutan pengiriman sources dan rules tidak perlu dijaga. Maks. 32 nama metrik sumber berbeda per set rules. Alarm bawaan (alarm_*, buzzer) hanya untuk metrik bawaan; alarm untuk meter Modbus dibuat dengan rules.

Batas

Batas	Nilai
Jumlah rule	12
Ukuran pesan rules	3500 byte (ini yang biasanya mengikat: sekitar 8 rule terpanjang, atau 12 rule umum)
Kondisi per rule / aksi per fase	4 / 4
Panjang id	12 karakter
Flag	4

Menerapkan dengan konfirmasi (confirm_s)

Tambahkan "confirm_s": N (30 … 3600) di pesan rules. Set dijalankan sementara dan hanya di RAM; cmd rules_confirm dengan hash set itu menjadikannya permanen. Tanpa konfirmasi dalam N detik, node kembali sendiri ke set terkonfirmasi (rule yang aktif ditutup, event penutup terkirim). Kirim confirm_s hanya ke node yang melaporkan limits.confirm_s_min.

Hal	Perilaku
Pesan dengan hash sama dengan set yang menunggu atau yang berjalan	tanpa efek (jendela tidak dimulai ulang)
Reboot saat menunggu	set yang menunggu hilang; node boot dengan set terkonfirmasi (bukan pembatalan)
Set yang dibatalkan	ditolak bila dikirim lagi dengan byte yang sama (set dibatalkan sebelumnya)
rules_rollback saat menunggu	pembatalan eksplisit
Laporan	confirm_s, pending_confirm_s, confirmed_hash, rolled_back_hash, rolled_back_reason (unconfirmed, cancelled, superseded)

python3 Tools/celestianctl.py rules <mac> --file rules.json --confirm-s 120
python3 Tools/celestianctl.py rules <mac> --confirm 8a3030f6

Mengunduh dan membatalkan

• cmd get_rules membalas isi set apa adanya di …/rules/current (tidak retained), dan ringkasan di cmd/result. hash di laporan adalah CRC-32 byte pesan yang berlaku.
• cmd rules_rollback memuat set sebelumnya dari penyimpanan A/B (bolak-balik). Node menerima pesan retained lama lagi saat tersambung ulang, jadi server harus ikut mengganti set yang diinginkannya.

Catatan

Rules disimpan di flash (penyimpanan A/B dengan CRC, tahan mati listrik) dan bertahan setelah reboot, bahkan bila pesan retained di broker dihapus. reset_config menghapusnya kecuali keep_rules.
